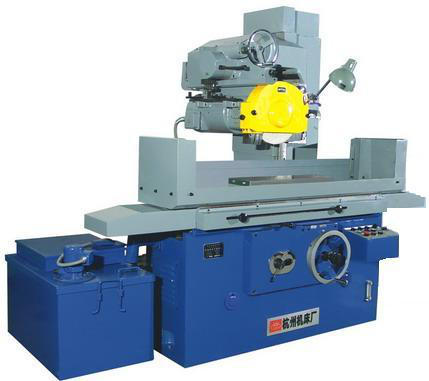

機床具有下列特點：
■ 機床采用移動布局，立柱右置（相對操作者而言），拖板與立柱結構新穎合理，整機剛性好，磨頭功率大。
■ 工作臺縱向運動，磨頭橫向運動均由葉片油泵驅動，運動平穩，噪聲小，油池溫升低。
■ 機床各導軌為貼塑摩導軌副。
■ 磨頭垂直運動可快速升降，進給用手動。
■ 磨頭橫向進給有液壓自動進給，操作方便。
■ 機床的自動潤滑系統潤滑各導軌的絲桿。
■ 機床精度達到臥軸矩臺平面磨床國家標準。（GB/T4200-1983）
主要參數：
型號 | M7120E/HZ | |||
工 作 臺 | 工作臺面積（寬×長） | mm | 200×630 | |
最大磨銷尺寸（寬×長×高） | mm | 200×630×320 | ||
工作臺縱向行程（最大） | mm | 730 | ||
工作臺速度（無級） | m/min | 2-20 | ||
工作臺T型槽（槽數×寬度） | mm | 1×14 | ||
工作臺承載量 | kg | 157 | ||
磨 頭 | 砂輪軸中心至工作臺距離（最大） | mm | 495 | |
磨頭橫向每行程斷續進給量 | mm/次 | 5-18 | ||
砂輪軸轉速 | r/min | 1440 | ||
垂直進給 手動每格 | mm | 0.005 | ||
快速升降速度 | m/min | 0.4 | ||
手動橫向進給 手輪每轉磨頭移動 | mm | 約2 | ||
機動橫向進給 | 連續 | m/min | 0.5-1.8 | |
斷續 | mm | 5-18 | ||
砂輪尺寸（外徑×寬×內徑） | mm | Φ350×32×Φ127 | ||
電機 | 電機總功率 | kw | 7.68 | |
功率 | 磨頭電機功率 | kw | 5.5 | |
工作 | 加工表面對基面的平行度 | mm | 300:0.005 | |
精度 | 表面粗糙度 | μm | Ra0.63 | |
機床 | 凈重 | kg | 2800 | |
重量 | 毛重 | kg | 3500 | |
外形尺寸（長×寬×高） | mm | 2400×1150×2050 | ||
包裝箱尺寸（長×寬×高） | mm | 2750×1740×2250 | ||
隨機附件：
電磁吸盤 | 1塊 | 砂輪修整器（不附金剛石鉆） | 1套 |
砂輪平衡軸 | 1副 | 機床墊鐵 | 5套 |
砂輪卡盤連砂輪 | 2套 | <spa, 10.5pt="" n=""> |
特殊附件（另行計價）
砂輪平衡架 | 1件 | 正弦平口鉗（ZPQ150） | 1件 |
金剛石砂輪刀 | 1支 |
