產品描述 / Proudct description
直線電機是機床中的“磁懸浮”。由于沒有機械性接觸，因而可以實現高響應性，并且消除了反向間隙、磨損、象限凸起等難題，可長久保持精度。

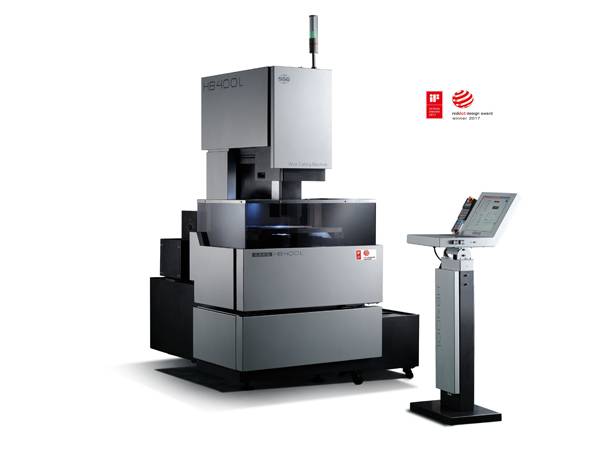

直線電機驅動的HB400L中走絲線切割機床，五軸全數控，性能再次全面升級，給高要求的您提供更高的精度保證及更好的操作體驗。
直線電機驅動
全閉環（X、Y軸）
首次實現Z軸數控（X、Y、U、V、Z五軸全數控）
獨創的無電解電源技術
最佳表面粗糙度低于Ra0.6μm
最大效率突破 300㎜2/min
※HB400L非凡機械亮點
全面滿足中走絲最新國家標準（JB/11999.1-2014）
直線電機
直線電機是機床中的“磁懸浮”。由于沒有機械性接觸，因而可以實現高響應性，并且消除了反向間隙、磨損、象限凸起等難題，可長久保持精度
全閉環
全環閉環數字光柵尺直接讀取位置信息，精度更高，保證更長久。
Z Numerical Control
Z軸實現精準定位，無需再為取廢料擔憂，斜度加工精度更高，操作體驗更好。
升降擋水板 保護環境
框型擋水結構、切削液不再外泄保護環境。升降式擋水板方便工件安裝、節省空間。
集中潤滑
導軌絲杠集中潤滑，保持車間環境干凈整潔。
操作舒適
操作臺位置隨意調整，操控得心應手。
※HB400L精心設計系統
無電解電源技術
高速無電解電源，抑制電解腐蝕的發生，防止形成“軟化層”，提高表面質量。
直線電機驅動伺服控制
X、Y軸直線電機驅動搭載全閉環光柵尺實現高響應性、高精度的位置的控制。
智能的人機交互系統
正版Windows平臺
高分辨率顯示器
強大的工藝參數庫
自帶編程圖形、自動編制加工代碼程序。
多CPU功能實現加工和編程的同時進行。
平行補償，清角設定，程序鏡像，拐角優化，比例縮放等超級功能開放。
激光測距校準,螺距補償數據實時開啟。
多坐標系統功能可以在各工件之間迅速切換。
隨意將X、Y軸進行交換適應不同的加工狀態。
自由設置線控器的移動速度。
加工信息跟蹤記錄，加工監控。
確保無人加工時的安全運行。
※HB400L全面檢測技術
三坐標測量?jī)x檢測，確保零部件精度
球桿儀檢測，保證動態精度
幾何精度檢測，確保幾何精度
激光干涉儀檢測，保證定位精度
※HB400L設備參數
機床本體
工作臺行程 400mm*300mm
電極絲直徑 ?0.1-0.25mm
運絲速度 1.18-11.8m/s
機床重量 凈重2260㎏/毛重2560㎏
主機外形尺寸 長2020mm*寬1700mm
工件
最大切割厚度 300mm
最大切割錐度 20o/100mm
最大工件尺寸 580mm*460mm*高300mm
最大工件重量 500㎏
工作液箱
過濾精度 0.01mm
容量 130L
加工方式 多重過濾系統
脈沖電源
最大切割速度 ≥300㎜2/㏕
最佳表面粗糙度 Ra≤0.6μm
最大電流 12A
數控系統
硬件配置 直線電機、全閉環光柵尺、進口變頻器等
通訊接口 具有USB和RJ45接口，通過LAN和U盤與外部交換數據
工作代碼 國際標準ISO代碼進行程序控制
控制軸數 四軸四聯動，四軸均可實現螺距補償
界面語言 中文或英文
手動控制 標配
Z軸數控 標配
鋁加工電源 選配
動力電源
電源 3-380V±10% 50±1HZ
環境溫度 10-35℃
消耗功率 1.2KVA
氣壓動力源
供給氣壓 0.5MPa以上
供給流量 30NL/min（ANR）以上
空氣接口 6(內徑)
